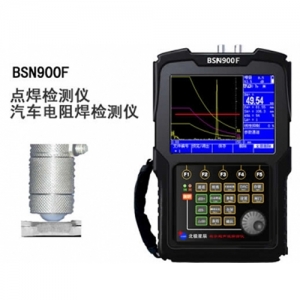

BSN900F点焊波探伤仪


查看大图

BSN900F点焊波探伤仪

  • 商品编号:G5A3714A40CD51
  • 货  号:G5A3714A40CD51
  • 品  牌:北极星辰
  • 计量单位:
  • 所得积分:10
  • 销售价: ¥198000.00
购买数量:
  (库存9999+)
app hook

BSN900F点焊波探伤仪

产品概述:
点焊检测超声波探伤仪主要应用于汽车行业点焊检测,主要用于检测以下5类点焊缺陷:
熔深不够
焊核直径太小
虚焊
漏焊
过烧
探伤功能:
·DAC/TCG:曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿,满足任意标准;随增益改变自由浮动
·AVG:铸锻件探伤工具,自动计算缺陷φ值
·彩色B扫描:清晰显示纵截面图
·半跨距:清晰分辨回波次数
·曲线包络和峰值记忆:实时检索并记录缺陷最高波
·曲面修正:曲面工件探伤,修正曲率换算
·自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;
·自动显示缺陷回波位置(深度D、水平P、声程S、波幅、当量dB、孔径φ值);
·自由切换三种标尺(深度D、水平P、声程S)
·自动增益:自动将波形调至屏高的80%
内置探伤标准
·内置锅炉压力容器、钢结构、电力、石化、建筑,ASME等探伤标准;
·也可根据用户需求置入标准
缺陷定位、定量、定性分析
·缺陷定位:实时显示深度D、水平P、声程S
·缺陷定量:实时显示SL、EL、GL、RL定量值
实时显示孔状缺陷Φ值
·缺陷定性:通过波形,人工经验判断

超声收发与能量放大
·发射能量:低、中、高
·输出阻尼:50、75、150、500
·频带范围:0.2~20MHz(包括0.2-1 MHz,0.5-5 MHz ,2-20 MHz三个频带)
·检波方式:正半波、负半波、全波、射频
·收发模式:单晶、双晶、穿透
·硬采样频率为160MHZ,波形高度保真
·重复发射频率:20-1000HZ
·闸门信号:单闸门、双闸门,峰值或边缘读数
·增益调节:手动调节110dB(0.1dB、0.5dB、1dB、2dB、6dB、12dB步进)或自动调节。
声光报警
·闸门报警:进波报警、失波报警
·DAC报警:自由设置SL、EL、GL、RL报警
·报警形式:声音报警、发光二极管(光)报警
数据存储
·内存500个探伤通道,可扩展至1500个,存储校准参数及探伤标准,可自由调出,无需携带试块
·波形存储标配500个,可扩展至30000个
显示屏
·TFT彩色液晶,分辨率:320×240
·LED背光、高亮度、强光下清晰显示
·5.7英寸(122.0×92.0)大屏幕,无视角
·刷新频率高于100HZ,无拖影
控制接口
·RS232-USB接口:与计算机通讯
·通过SD卡实现探伤仪主机、SD卡、计算机数据交互存储
其它
·时钟记录:实时记录探伤日期、时间,并存储
·文件名称组成:英文、数字及特殊符号
·支持在线升级探伤仪主机功能
技术参数
扫描范围
0~10000mm钢纵波
工作频率
0.2MHz~20MHz
垂直线性
≤2.5%
水平线性
≤0.1%
灵敏度余量
>65dB(深200mmΦ2平底孔)
动态范围
≥36dB
分辨力
>42dB(5N14)
噪声电平
<8%
硬采样频率
160MHz(硬采样频率)
重复发射频率
20~1000HZ
声速范围
10~20000(m/s)
工作方式
单晶探伤、双晶探伤、穿透探伤
数字抑制
(0~80)%,不影响线性与增益
工作时间
连续工作7小时以上(锂电池)
环境温度
(-20~70)℃(参考值)
相对湿度
(20~95)% RH
外型尺寸
230×150×45(mm)

标准配置
1. 主机 1台
2. 直探头 1个
3. 斜探头 1个
4. 9V电源适配器 1个
5. 探头连接线 2根
6. 产品包装箱 1个
7. 使用说明书 1本
8. 合格证、装箱卡、保修卡 1套






选配件
1.PC超声波探伤仪通讯软件

详细参数

A主题
内置常用探伤曲线支持
内置探伤标准支持
硬件通道数量2
软件通道数量500
探伤结果种类27
全数字支持
语言中文
专用探伤软件支持
颜色主题方案4
B 发射脉冲
C 探伤范围
D 放大接收
E 报警
F 数据存储
G 探伤功能
H缺陷定位、定量
I校准方法
J键盘及旋钮操控、软件操控
K通讯接口及模块
L探头接口
M屏幕
N电池与外接电源
O技术指标
P其它
配置
